Самым простым методом среди сварочных работ является контактная сварка металлов. Технология контактной сварки универсальная, подходит для производства и для бытовых потребностей. С помощью контактной сварки создаются неразъёмные соединения металлических конструкций.
Типы контактной сварки
Выделяют такие виды соединения контактной сваркой:
- Точечный
- Шовный
- Стыковой
- Рельефный
У каждого вида разная схема контактной сварки.

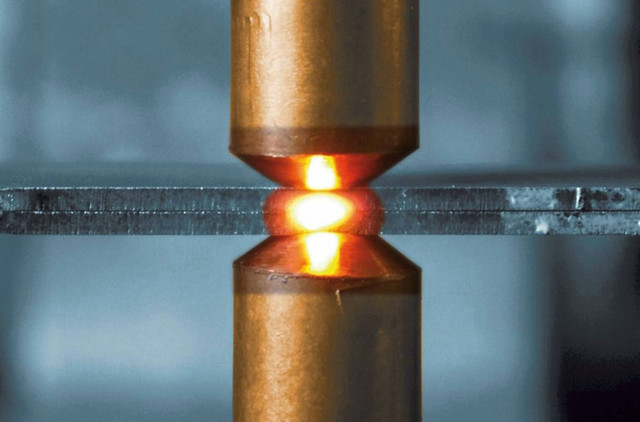

Точечная сварка
Подразумевает соединения деталей сварными точками, для этого используют электроды для контактной сварки. Время контактной сварки точечным способом является самым минимальным от 0,1 до нескольких секунд.
Схема точечной сварки: электроды — заготовки — сварные точки.
Стыковая
Суть этого вида сварки заключается в том, что два металла сжимаются навстречу друг другу и соединяются между собой расплавленным металлом по всей площади соприкосновения. Сварку при которой стык нагревается до оплавления называют контактной сваркой оплавлением.
Схема стыковой сварки: не подвижная плита-зажимы-заготовки-подвижная плита-сварочный трансформатор-контакт.
Шовная сварка
Осуществляется при помощи роликового электрода, с их помощью наложенные друг на друга8 листы метала сдавливаться, при этом электроды принимают на себя электрические импульсы, ток нагревает металл до плавления и происходит процесс соединения металлов.
Схема шовной наплавки: заготовки-роликовые электроды-сварных шов.
Рельефная
Используется когда нужно соединить разнородные детали (к примеру: кронштейн к листовой детали).
Схема рельефной сварки:плоский электрод-заготовка-выступ.
Этапы контактной сварки:
1. Обработка поверхностей, для получения лучшей сцепки металлов.
2. Зажим металлов механизмом. Если детали сжимать вручную, то качество шва может быть ниже из-за недостаточного давления.
3. Подача электрического тока, который расплавляет участки метала.
4. Выключение тока, образование сварочного шва.
Также, различают виды контактной сварки: сварка оплавлением и оплавлением с подогревом. Если пластичность шва не играет роли, то используют метод оплавления. Если же, нужен пластичный шов, то используют вид сварки оплавления с подогревом. Подогрев деталей производят при помощи переменного тока. Такой способ сварки подходит для соединения деталей сложной, не стандартной формы, негабаритных размеров и деталей из разных металлов.
Если при сварке был допущен брак или дефект, то его советуют устранить при помощи повторной точечной сварки. Дефектное место можно высверлить или вырезать специальным оборудованием (болгарка, дрель и т.п)
Основными преимуществами контактной сварки выступают: небольшие затраты, качество швов, производительность, возможность автоматизировать процесс.
