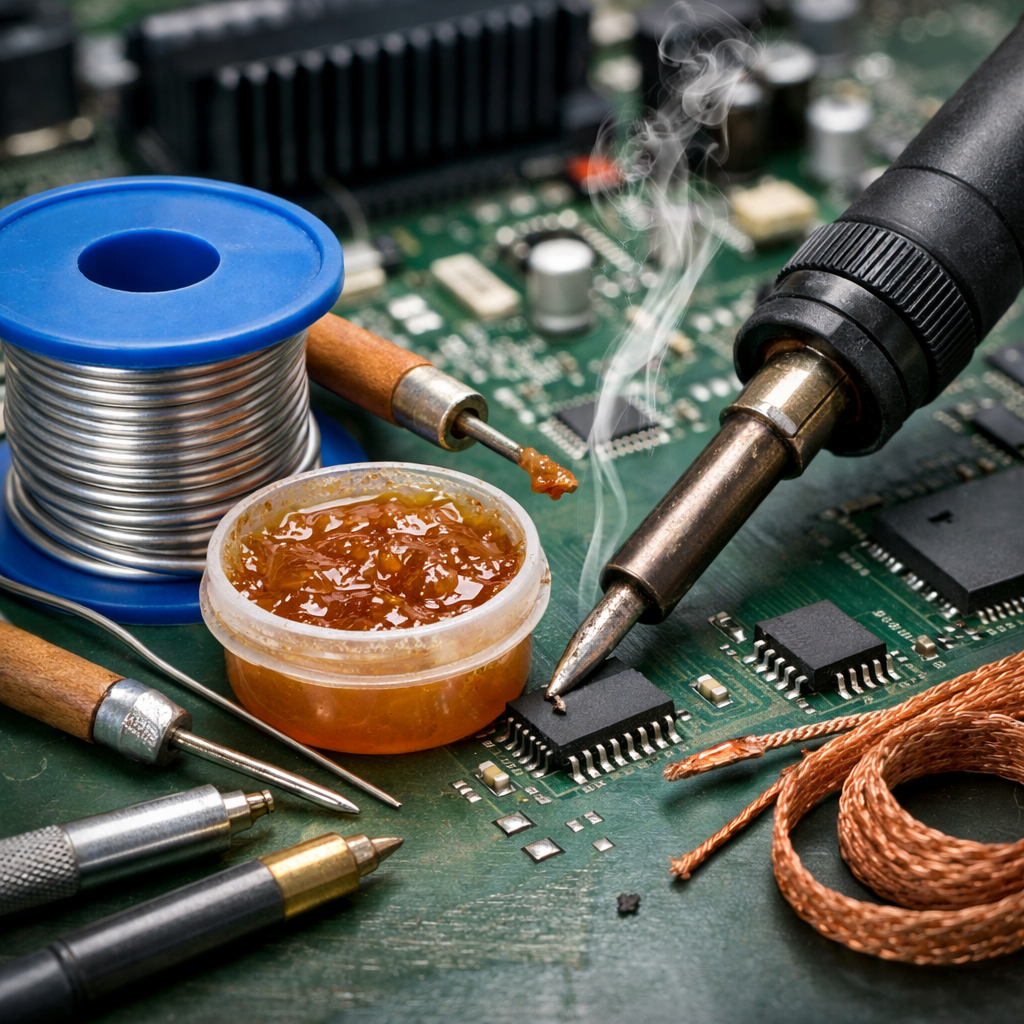

Як обрати припій для електроніки та мікросхем: повний практичний гід
Уявіть ситуацію: ви купили дорогу плату, підготували всі компоненти, увімкнули паяльну станцію, а після першого ж з'єднання мікросхема виходить з ладу. Причина банальна, але критична: неправильно підібраний припій для електроніки. На жаль, ця помилка трапляється навіть у досвідчених майстрів, які недооцінюють важливість вибору матеріалу для конкретного завдання.
Сучасна радіоелектроніка стає дедалі мініатюрнішою. Компоненти зменшуються, відстань між контактами скорочується до десятих часток міліметра, а вимоги до якості з'єднань зростають. У таких умовах правильний вибір припою перетворюється з другорядного питання на ключовий фактор успіху. Ця стаття допоможе вам розібратися в типах припоїв, їхніх характеристиках та особливостях застосування для різних завдань.
Що потрібно знати про припої для електроніки перед покупкою
Перш ніж обирати конкретну марку, варто зрозуміти базові принципи. Припій для плат і мікросхем суттєво відрізняється від матеріалів для сантехніки чи ювелірної справи. Головна відмінність полягає у складі сплаву, температурі плавлення та наявності флюсу.
Основу більшості електронних припоїв складає олово. Воно забезпечує хорошу змочуваність поверхонь та електропровідність. Другим компонентом традиційно виступає свинець, хоча сучасні екологічні норми поступово витісняють його безсвинцевими альтернативами. Співвідношення цих металів визначає ключові характеристики матеріалу.
Температура плавлення, як показує практика, є критичним параметром для роботи з чутливими компонентами. Низька температура плавлення (до 200 градусів Цельсія) дозволяє уникнути термічного пошкодження мікросхем, конденсаторів та інших елементів, які не переносять перегріву. Водночас занадто легкоплавкий припій може розм'якшуватися під час експлуатації пристрою, що призводить до ненадійних з'єднань.
Класифікація припоїв за складом та призначенням
Найпоширеніша категорія для радіоелектроніки включає олов'яно-свинцеві сплави серії ПОС. Цифра після абревіатури вказує на відсоток олова у складі. ПОС-61 містить 61% олова і 39% свинцю, що забезпечує оптимальний баланс між текучістю, міцністю та температурою плавлення близько 183 градусів. Саме цей склад рекомендують для більшості завдань у побутовій електроніці.
Для точної пайки мініатюрних компонентів часто використовують ПОС-63. Цей сплав має евтектичну точку, тобто плавиться та застигає при одній температурі без проміжної пластичної фази. Така особливість критично важлива при монтажі компонентів SMD-типу, де найменший зсув під час застигання може порушити контакт.
Безсвинцеві припої на основі олова з додаванням срібла, міді або вісмуту набувають популярності через вимоги директиви RoHS. Типовий склад SAC305 (олово-срібло-мідь) має температуру плавлення близько 217 градусів. Працювати з ним складніше: потрібна вища температура паяльника, а змочуваність поверхонь дещо гірша. Проте для комерційної продукції це часто єдиний допустимий варіант.
Особливості вибору припою для SMD-компонентів
Припій для SMD має відповідати специфічним вимогам поверхневого монтажу. Мініатюрні корпуси 0402 або 0201 потребують матеріалу з відмінною текучістю та мінімальним утворенням кульок. Діаметр дроту для таких робіт зазвичай не перевищує 0,5 міліметра, а для особливо дрібних елементів використовують 0,3 мм.
Паяльна паста, яка фактично є сумішшю порошкоподібного припою з флюсом, стала стандартом для професійного SMD-монтажу. Вона наноситься через трафарет або дозатором, після чого плата проходить через термопрофіль у печі оплавлення. Для ручної роботи паста теж підходить, особливо при використанні термофену.
Експерти відзначають важливість правильного зберігання паяльної пасти. Більшість складів потребують температури від 0 до 10 градусів та мають обмежений термін придатності після розкриття упаковки. Ігнорування цих вимог призводить до погіршення змочуваності та утворення дефектів на паяних з'єднаннях.
Роль флюсу у процесі пайки мікросхем
Пайка мікросхем неможлива без якісного флюсу, який видаляє оксидну плівку з поверхонь та покращує розтікання припою. Більшість сучасних припоїв для електроніки випускається у вигляді трубчастого дроту з флюсовим осердям. Це зручно для ручної роботи, оскільки не потрібно окремо наносити флюс перед кожним з'єднанням.
Тип флюсу всередині дроту має значення. Каніфольні флюси (позначення R або RMA) залишають нейтральний залишок, який можна не змивати з плати. Активовані флюси (RA) забезпечують кращу змочуваність на окислених поверхнях, але їхні залишки можуть спричинити корозію з часом. Водорозчинні флюси (OA) потребують обов'язкового промивання після пайки.
Для радіоелектроніки високої надійності, наприклад медичного або аерокосмічного обладнання, використовують виключно no-clean флюси з мінімальним залишком. Компанія ZpSplav пропонує припої з різними типами флюсового осердя, що дозволяє підібрати оптимальний варіант для конкретного застосування.
Практичні рекомендації щодо вибору діаметра дроту
Діаметр припою безпосередньо впливає на зручність роботи та якість результату. Занадто товстий дріт ускладнює дозування матеріалу при точній пайці, а занадто тонкий швидко витрачається та вимагає постійного подавання.
Для загальних робіт з платами та компонентами у корпусах DIP оптимальним вважається діаметр 0,8-1,0 мм. Такий припій добре підходить для пайки роз'ємів, великих конденсаторів, трансформаторів та інших габаритних елементів. Матеріал легко дозувати, а швидкість роботи залишається високою.
Монтаж компонентів у корпусах SOIC, TQFP та подібних потребує дроту 0,5-0,6 мм. Цей діаметр забезпечує достатню точність при роботі з кроком виводів 0,65-1,27 мм. Для BGA-мікросхем та ультрамініатюрних елементів використовують 0,3-0,4 мм або переходять на паяльну пасту.
По досвіду багатьох майстрів, корисно мати у запасі кілька діаметрів. Це дозволяє швидко адаптуватися до різних завдань без компромісів у якості з'єднань.
Температурні режими та їхній вплив на компоненти
Кожен електронний компонент має максимально допустиму температуру та час її впливу. Для більшості мікросхем критичним є перевищення 260 градусів протягом більш ніж 10 секунд. Деякі чутливі елементи, зокрема певні типи датчиків та оптоелектроніки, витримують ще менше.
Низька температура плавлення припою стає порятунком у таких ситуаціях. Сплави на основі вісмуту (наприклад, олово-вісмут) плавляться при 138-170 градусах, що значно знижує термічне навантаження. Проте ці матеріали мають обмеження: меншу механічну міцність та схильність до крихкості при низьких температурах.
Оптимальна температура жала паяльника для стандартних олов'яно-свинцевих припоїв становить 300-350 градусів. Для безсвинцевих сплавів її підвищують до 350-380 градусів. Важливо пам'ятати: занадто низька температура призводить до холодної пайки з поганою адгезією, а занадто висока випалює флюс швидше, ніж він встигає спрацювати.
Типові помилки при виборі та використанні припою
Перша поширена помилка полягає у використанні універсального припою для всіх завдань. Припій для електроніки відрізняється від матеріалів для інших галузей, і навіть у межах електроніки існує значна диференціація. Припій для пайки труб кондиціонера категорично не підходить для мікросхем через агресивний флюс та невідповідний склад.
Друга помилка пов'язана зі зберіганням. Припій, особливо з флюсовим осердям, поглинає вологу з повітря. Після тривалого зберігання у відкритому вигляді флюс втрачає активність, а під час пайки виникає розбризкування. Зберігайте матеріал у герметичній упаковці, бажано з силікагелем.
Третя помилка стосується змішування різних типів припоїв. Поєднання свинцевих та безсвинцевих сплавів на одному з'єднанні може призвести до утворення крихких інтерметалідів та передчасного руйнування контакту. Якщо плата вже паялася одним типом припою, використовуйте його ж для ремонту.
Як перевірити якість припою перед покупкою
Надійні виробники, такі як ZpSplav, завжди вказують повний склад сплаву, тип флюсу та відповідність стандартам. Відсутність цієї інформації на упаковці має насторожити. Якісний припій для плат має сертифікати відповідності та чітке маркування.
Візуально оцініть поверхню дроту. Вона повинна бути рівномірно блискучою, без матових плям, тріщин чи слідів корозії. Дріт має бути пружним, але не ламким. При згинанні якісний припій не тріскається та не розшаровується.
Простий тест на робочому місці: нанесіть невелику кількість припою на чисту мідну поверхню. Матеріал повинен легко розтікатися, утворюючи рівномірну блискучу краплю з плавними краями. Якщо припій збирається у кульку, погано змочує поверхню або залишає матовий сірий слід, якість сумнівна.
